Композитная опора аварийного резерва БК-110-1

Не требует сооружения фундамента
Многократное использование опор
Применения в сложных климатических условиях
Применение на сложных грунтах

EasyLock

да
Удлиннение

нет
Размеры, мм

23 х 378 х 89

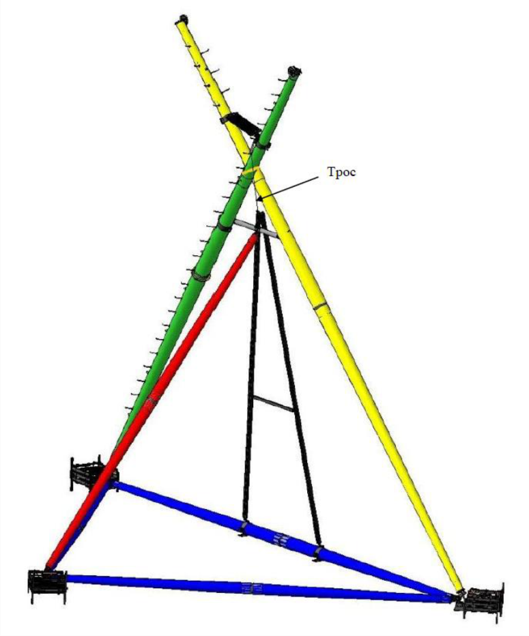

Композитная опора аварийного резерва БК-110-1

Описание

Быстровозводимая облегченная опора БК-110-1 предназначена для организации аварийно-восстановительных работ на высоковольтных линиях от 35 кВ до 110 кВ.

Характеристики

Для ВЛ
35 - 110 кВ
Монтаж
за 5 часов
Транспортировка в фуре
Масса не более 100 кг
Пролет до 370 м

Технические характеристики

Провод

AC120/19-AC300/67
Длина конструктивных элементов

Не превышает 8 м
Вес конструктивных элементов

Не более 100 кг
Масса опоры

2050 кг
Масса опоры с приспособлениями в упаковке

2150 кг
Высота опоры в готовом виде

15,2 м
Высота подвески нижнего провода

13,2 м
Модуль упругости Е

Не менее 25000 МПа
Разрушающее напряжение при растяжении

Не менее 150 МПа
Максимальные механические нагрузки в нормальных режимах работы

Соответствующие разрушающей нагрузке 70 кН
Разрушающее напряжение при сжатии

Не менее 150 Мпа
Габаритный, ветровой и весовой пролеты

До 370 м

Условия применения

Марка провода

АС120/19-АС300/67
Район по ветру

I-V
Район по гололеду

I-V
Температура °C

От +40°С до (-60°С)
Тип атмосферы

Промышленная
Предельная высота эксплуатации над уровнем моря

1000 м
Рабочее значение влажности воздуха (среднегодовое/верхнее)

75%/ 100%
Интенсивность осадков

3 мм/мин
Интегральная поверхностная плотность потока энергии солнечного излучения (верхнее рабочее значение)

1125 Вт/м2 [0,027 кал/см2*с]
Плотность потока ультрафиолетовой части спектра (длина волн 200-400 нм)

68 Вт/м2 [0,0033 кал/(см2*с)]
Грунт

Возможна установка в мокрый грунт, болота

Доставка и монтаж

Размер бригады для сборки и монтажа

6 человек
Время монтажа

5 часов
Грузоподъемные механизмы

2 лебедки грузоподъемностью 0,8т
Максимальная величина выноса опоры из створа ВЛ (по осям конструкций)

20 м
Направление подъема опоры

Вдоль ВЛ
Комплект поставки

Модули опоры, детали, узлы, метизы.
Комплект изоляции, арматуры.
Приспособления и оснастка для сборки и монтажа опоры и подвески проводов.
Упаковка многоразового использования для транспортировки.
Эксплуатационная документация.

Аксессуары

Комплект поставки:

- Модули опоры, детали, узлы, метизы.

- Комплект изоляции и арматуры.

- Приспособления и оснастка для монтажа опоры, подвески проводов.

- Упаковка многоразового использования для транспортировки.

- Эксплуатационная документация.
